🔧 헬리코일(Helicoil)이란?
헬리코일은 연질 재질(알루미늄, 마그네슘 등) 부품에 내구성 있는 나사산을 만들어주는 금속 인서트입니다.
기계설계나 유지보수에서 널리 쓰이며, 규격에 맞는 전용 탭(Tap)과 드릴을 사용해야 합니다.

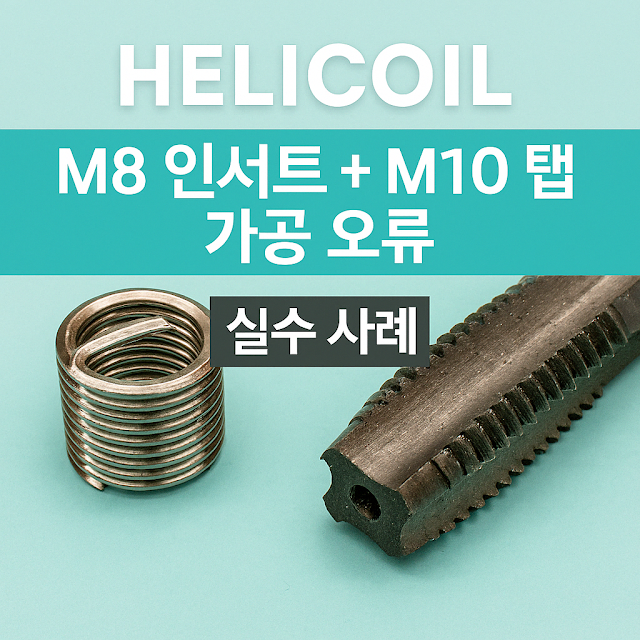

❌ 실수 사례 – M8 인서트를 M10 탭에 삽입
한 부품에서 M8 헬리코일을 삽입해야 했지만, 실수로 M10 Tap으로 가공된 나사 구멍에 작업이 진행되었습니다.
겉보기에 큰 문제가 없어 보였지만, 실제로 M8 나사를 체결하자 중간에서 멈추고 더 이상 들어가지 않는 현상이 발생했어요.
🛠️ 왜 이런 일이 생겼을까?
- 헬리코일 전용 Tap은 일반 Tap보다 외경과 나사산 각도가 다릅니다.
- M10 Tap으로 가공한 구멍은 M8 인서트에 비해 과하게 큰 내경을 형성합니다.
- 이 상태로 M8 헬리코일을 삽입하면 인서트가 제대로 고정되지 않거나 헐거워질 수 있습니다.
- 결과적으로 M8 볼트 체결 시, 중간에 나사가 걸리고 압입 손상이 발생할 수 있습니다.
🔄 재가공 및 복구 방법
- 문제 부위에 삽입된 인서트를 제거한 후, 상태에 따라 아래 중 하나를 선택:
- ✅ 업사이징: M10 헬리코일로 규격 변경
- ✅ 리페어 키트: 특수 부싱이나 에폭시로 메운 후 재탭 가공
📏 헬리코일 가공 시 필수 체크사항
| 헬리코일 규격 | 전용 Tap 호칭 | 드릴 직경 |
|---|---|---|
| M6 | M6x1 H5 Helicoil Tap | 6.3mm |
| M8 | M8x1.25 H5 Helicoil Tap | 8.3mm |
| M10 | M10x1.5 H5 Helicoil Tap | 10.3mm |
💡 실수 방지 팁
- 가공 전 헬리코일 규격표 확인
- 전용 Tap과 일반 Tap은 외관상 거의 같지만 구분 필수
- 첫 가공 전, 시험체에 미리 작업해보는 습관 들이기
💬 마무리
헬리코일 가공은 단순해 보이지만, 탭 하나의 실수로 부품 전체를 망칠 수 있는 민감한 작업입니다.
이번 사례처럼 M8 인서트에 M10 Tap을 쓰는 실수는 의외로 자주 발생하니, 사전에 꼭 규격과 공구를 정확히 확인하고 작업해 주세요!
